GrindNEP – Schneidkantenpräparation auf Ihrer CNC-Werkzeugschleifmaschine

Die gezielte Präparation von Schneidkanten stellt heutzutage einen essenziellen Bestandteil moderner Zerspanungswerkzeuge dar, durch die sich die Werkzeuglebensdauer in signifikantem Ausmaß steigern lässt. Leider erfordern alle bisherigen Lösungen entweder ein erhebliches finanzielles Investment zur Anschaffung spezieller Maschinen und/oder bieten nur wenig Flexibilität bei der gezielten Erzeugung der gewünschten Präparationsgröße bzw. einer gewünschten Form. Speziell bei der Präparation von Bohrwerkzeugen kommt dieser Flexibilität ein besonderes Augenmerk zu, da hier ein enorm großer Bereich an Präparationsgrößen abgedeckt werden muss.


NPiTec hat sich dieser Thematik angenommen und GrindNEP (Grind and Edge Prep) entwickelt. Hiermit ist es nun möglich, direkt auf der CNC-Werkzeugschleifmaschine, auf einfachste Art und Weise, Schneidkanten an verschiedensten Werkzeugtypen (Bohrer, Fräser, Reibahlen, etc.) durch eine präzise gesteuerte Bürstbewegung prozesssicher und effizient zu präparieren. Neben der Größe der Schneidkantenpräparation lässt sich auch ganz gezielt deren Form und Symmetrie (K-Faktor) beeinflussen.

Über die von der jeweiligen Schleifsoftware bereitgestellte Schnittstelle „Externe Bahnberechnung“ greift GrindNEP hierfür auf alle relevanten Geometriedaten des Werkzeuges zu und stellt dem Benutzer eine von NPiTec speziell bereitgestellte grafische Benutzeroberfläche bereit. Mittels dieser ist der Benutzer in der Lage, alle relevanten Prozessparameter anzupassen sowie Programme und Bürsten zu verwalten. Im Anschluss werden die berechneten Ergebnisse in Form einer spezifisch auf den Bürstprozess abgestimmten Bewegungsbahn automatisch an die Schleifsoftware übermittelt.

NPiTec hat es sich mit GrindNEP zum Ziel gesetzt, die Schneidkantenpräparation für JEDERMANN zugänglich zu machen, vom 1-Mann-Nachschleifbetrieb bis hin zum großen Werkzeughersteller. Als Kunde profitieren Sie hierbei von permanenten Software-Updates zur Funktionserweiterung, in Kombination mit einem umfangreichen Expertenwissen und einem direkten Ansprechpartner. GrindNEP ist als Alternative zu klassischen Standalone-Varianten, wie beispielsweise Bürstrobotern oder Schleppschleifanlagen, bereits in einem breiten Maschinenumfeld im Einsatz und hat sich dabei, aufgrund seiner vielfältigen Vorteile und hohen Benutzerfreundlichkeit stets bewährt.

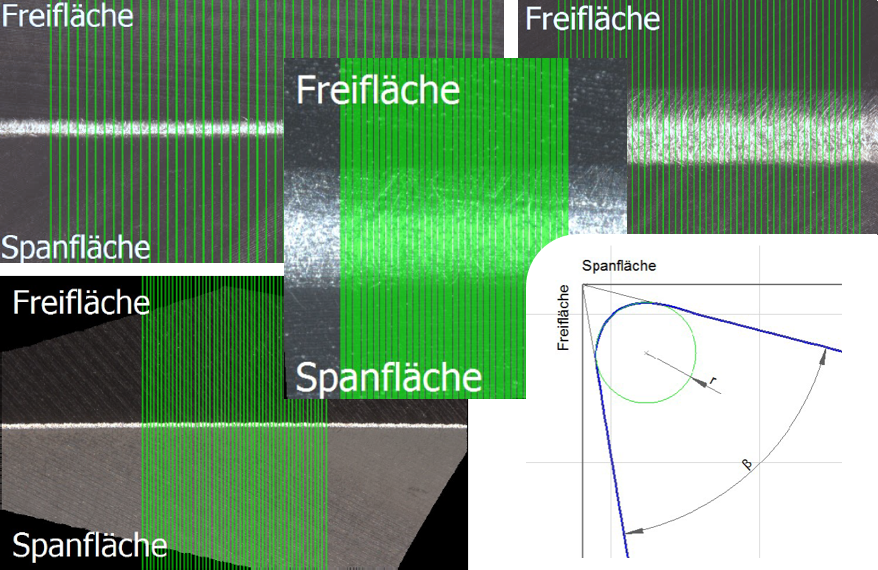

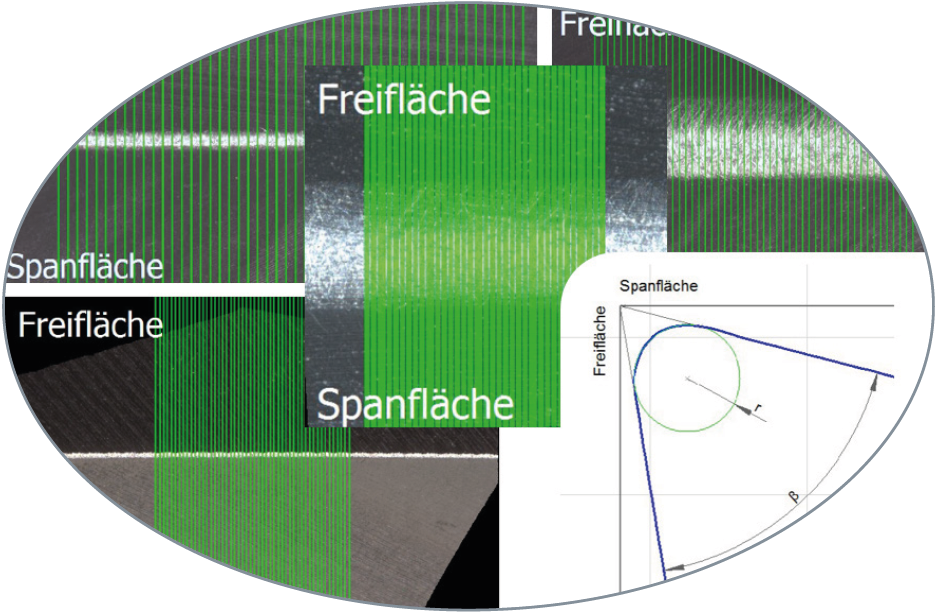

Resultate

Mit GrindNEP ist es Ihnen möglich, Schneidkantenverrundungen im Bereich von ca. 5 – bis zu 100 µm wirtschaftlich, flexibel und prozesssicher zu erzeugen. Mittels einer optimalen Bewegungsbahn und den dazugehörigen Einstellmöglichkeiten lassen sich die Form der Verrundung sowohl in Sachen Rundheit als auch Symmetrie (K-Faktor) optimal beeinflussen.

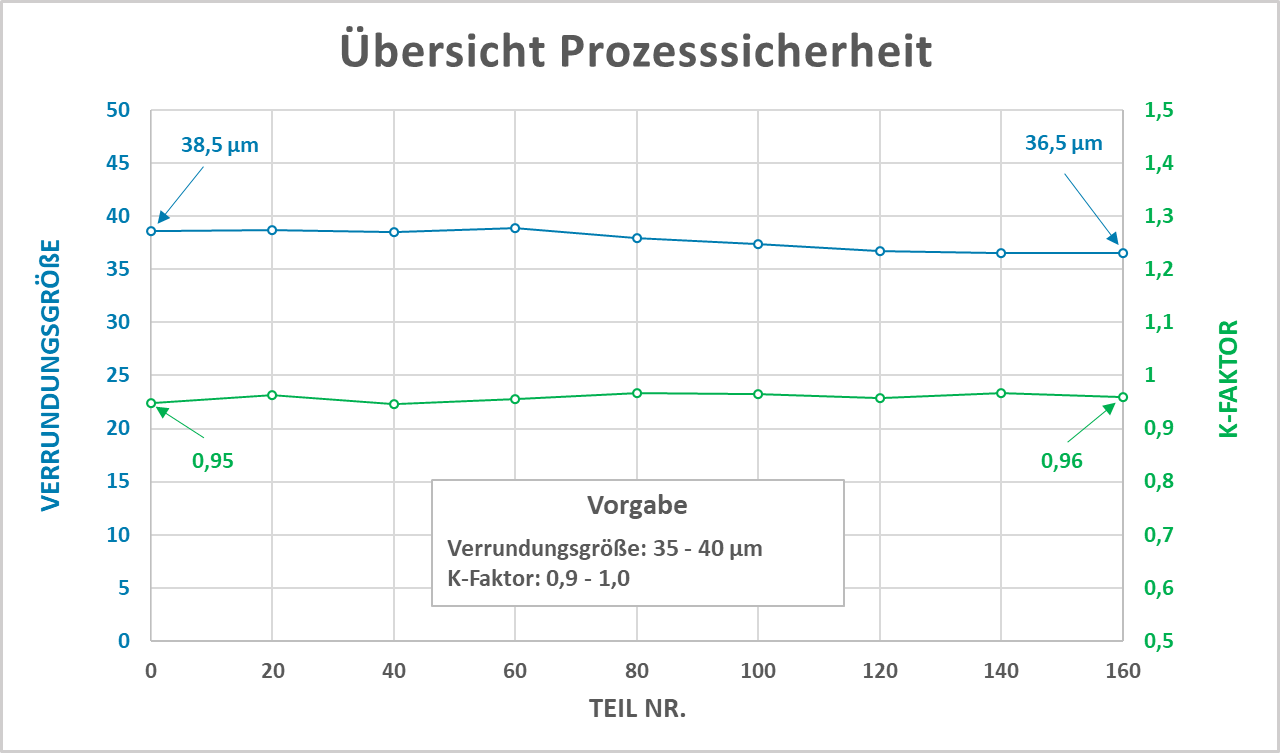

Prozesssicherheit

Durch unser umfangreiches Knowhow im Bereich der Schneidkantenpräparation und den Einsatz spezieller Hochleistungsbürsten, gepaart mit einer perfektionierten Bewegungssteuerung, erzielen wir mit GrindNEP eine maximale Prozesssicherheit.

Diese Prozesssicherheit bildet die Grundlage für eine effiziente und prozessintegrierte Schneidkantenpräparation in Ihrer Werkzeugschleifmaschine:

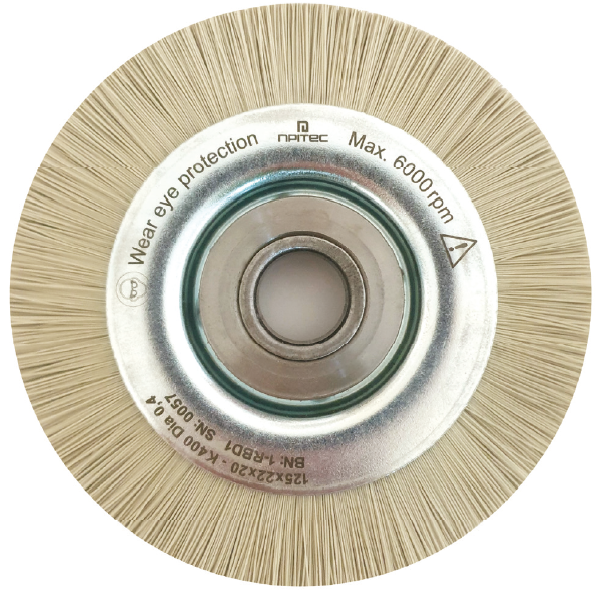

Unsere Bürsten

Hochleistungsbürsten speziell für den Einsatz auf CNC-Werkzeugschleifmaschinen entwickelt und optimiert:

• Grundkörper mit Drehteil (Vollmaterial) und Passbohrung
• Ausgewuchtet für optimalen Rundlauf und Schonung der Schleifspindel
• Geringe Nebenzeiten durch parallele Montage auf Schleifscheibenpaket möglich
• Diamantbesetzte Filamente mit überschliffenen Spitzen
  für prozesssichere und optimal reproduzierbare
  Resultate bei der Kantenpräparation
• Chargenverfolgung der Bürsten zur Erfüllung höchster Qualitätsansprüche
• Möglichkeit der Wiederaufbereitung zur Kostenersparnis und Schonung der Umwelt
• Verschiedene Varianten, in Abhängigkeit des Einsatzzweckes, verfügbar

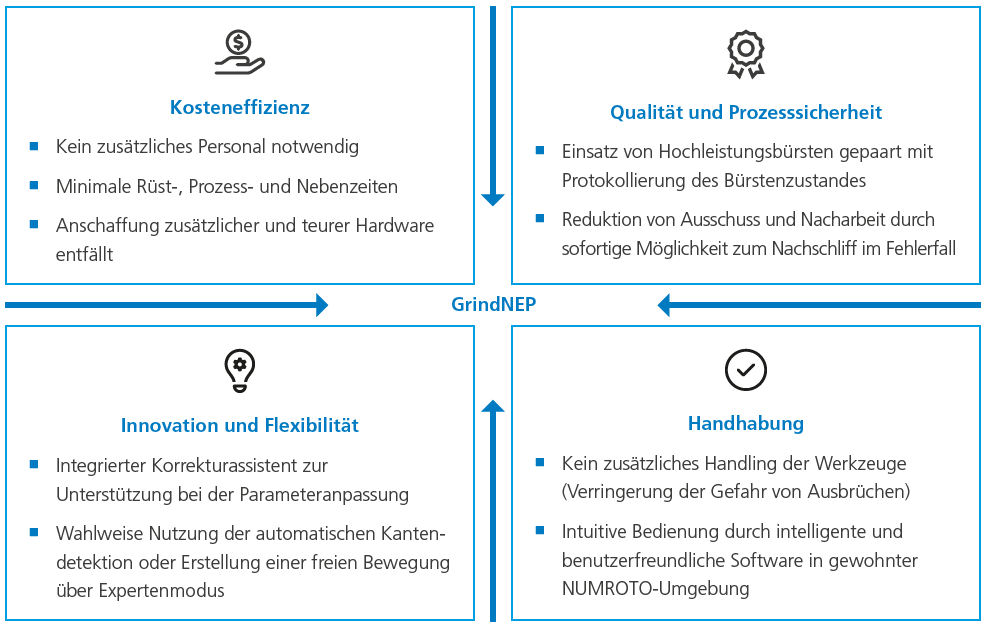

Ihre Vorteile im Überblick

Voraussetzungen

Zur Nutzung von GrindNEP sind folgende technische Voraussetzungen zu erfüllen:

■ Schleifsoftware, welche von GrindNEP unterstützt wird
Informationen zu unterstützten Systemen stellen wir Ihnen jederzeit gerne auf Anfrage zur Verfügung. Zudem arbeiten wir kontinuierlich an der Integration weiterer Schleifsoftwaretypen.
■ Option „Externe Bahnberechnung“
Je nach Schleifsoftwaretyp ist diese Option bereits fest in der Software enthalten oder muss ggf. zusätzlich freigeschaltet werden. Nähere Informationen hierzu erteilen wir Ihnen gerne auf Nachfrage.
■ Eine Mindestdrehzahl der Schleifspindel von 500 U/min sollte einstellbar sein.

Info: Eventuell freizuschaltende Schleifsoftwareoptionen können für Versuchszwecke im Regelfall, nachRücksprache mit uns sowie in Absprache mit dem Maschinenhersteller, testweise zur Verfügung gestellt werden.

Zögern Sie also nicht und vereinbaren gerne einen unverbindlichen und kostenfreien Testtermin mit uns.
